NEXOS 4.0

Nexos 4.0 es un proyecto de digitalización IoT que se llevó a cabo durante el curso 2023-2024 en colaboración con la asociación Lurre Hurre de Bermeo (Bizkaia), una organización dedicada a la integración de personas migrantes a través de la agricultura social. El proyecto combinó la implementación de tecnologías avanzadas con objetivos sociales comàrtidos con la asociación. La iniciativa se centró en la modernización de los huertos de Lurre Hurre mediante la instalación de una red de sensores IoT (Internet de las Cosas) conectados a través de tecnología LoRaWAN. Estos dispositivos permitieron monitorizar parámetros cruciales como la humedad del suelo y la temperatura, proporcionando datos valiosos para la gestión de los cultivos. El proyecto también incorporó experimentación con tecnologías emergentes como 5G y visión artificial, todo ello desarrollado bajo una metodología colaborativa basada en retos (Ethazi). Medio centenar de estudiantes participaron directamente en el proyecto: tanto del grado de Sistemas de Telecomunicaciones e Informáticas, que se encargaron de la implementación técnica, como del grado de Diseño y Edición de Publicaciones, que desarrollaron la identidad visual y presencia web del proyecto. Adicionalmente, grupos de estudiantes de Edificación y Obra Civil e Impresión Gráfica colaboraron a través de la participación en talleres sobre digitalización y emprendimiento social. El proyecto contó con el apoyo técnico de Arsondata Metering, que actuó como consultor tecnológico en el diseño e implementación de la red IoT. La asociación Lurre Hurre, que abrí las puertas de su casa al proyecto, y el Ayuntamiento de Bermeo también fueron colaboradores fundamentales en este proyecto. Más allá de los logros técnicos, el proyecto tuvo un impacto social significativo. Los estudiantes no solo desarrollaron competencias técnicas en IoT, 5G y visión artificial, sino que también fortalecieron habilidades transversales como el trabajo en equipo y la comunicación, y a su vez fomentó la empatía y comprensión mutua, especialmente con aquellos estudiantes que compartían experiencias similares de migración.

Partaideak

Proiektuaren helburuak

Impactar a través de la tecnología en un proyecto de base social. Este proyecto no solo aborda necesidades formativas o tecnológicas, sino que también tiene un profundo impacto social, haciendo de la innovación educativa una herramienta de cambio y cohesión
Competencias transversales y valores 4.0 en la formación profesional. Este proyecto no solo aborda necesidades formativas o tecnológicas, sino que también tiene un profundo impacto social, haciendo de la innovación educativa una herramienta de cambio y cohesión
Fomentar las relaciones con empresas y tejido asociativo. Colaboramos con asociaciones comprometidas con el desarrollo social de Bizkaia y contamos con la experiencia de Arson Metering, empresa referente del sector IoT
Adopción de tecnologías emergentes en la FP. Aplicamos soluciones basadas en el Internet de las Cosas y exploramos tecnologías digitales como el 5G y el TinyML para resolver los retos planteados por la asociación Lurre Hurre

Erronka

Proiektu hau modulu arteko ETHAZI erronka baten bidez garatu zen.

Eskema teknologikoa

Berriak

Soluciones IoT para la asociación Lurre Hurre: ponemos en marcha la red LoraWan multisede dentro del proyecto NEXOS 4.0

Dentro del proyecto Nexos 4.0 impulsado por Caixabank-Dualiza y FPEmpresa, hemos finalizado el diseño y montaje de la red IoT destinada a dar servicio a la asociación dedicada a la integración de personas migrantes a través de la agricultura, Lurre Hurre de Bermeo.

La red tiene dos nodos de funcionamiento, en Bilbao y Bermeo, que hemos incorporado al servidor que hemos desplegado en el centro de control de la escuela. La red IoT está compuesta por sensores que miden la temperatura ambiental, humedad ambiental, conductividad de la tierra, humedad de la tierra y temperatura de la tierra, entre otros, y para ello se han utilizados dispositivos de las marcas SeeedStudio y Dragino, como por ejemplo los sensores LoraWan de la serie S2105. Para los gateway, se ha optado por los GW LoraWan de la marca Mikrotik wAP LR8 con una antena omnidireccional de 6dBi.

En la parte servidor, hemos trabajado con una arquitectura de contenedores basada en Docker, en el que hemos desplegado una instancia del servidor IoT Chirpstack, dedicado a la gestión de redes LoraWan. Chirpstack es una solución open source utilizada en la industria que nos permite hacer una gestión integral de la red IoT. Además de la herramienta de gestión, actualmente estamos trabajando en la parte más visual de la solución por lo que se está trabajando en incorporar una interface basada en la plataforma Things Board, para realizar el seguimiento y almacenaje de los datos.

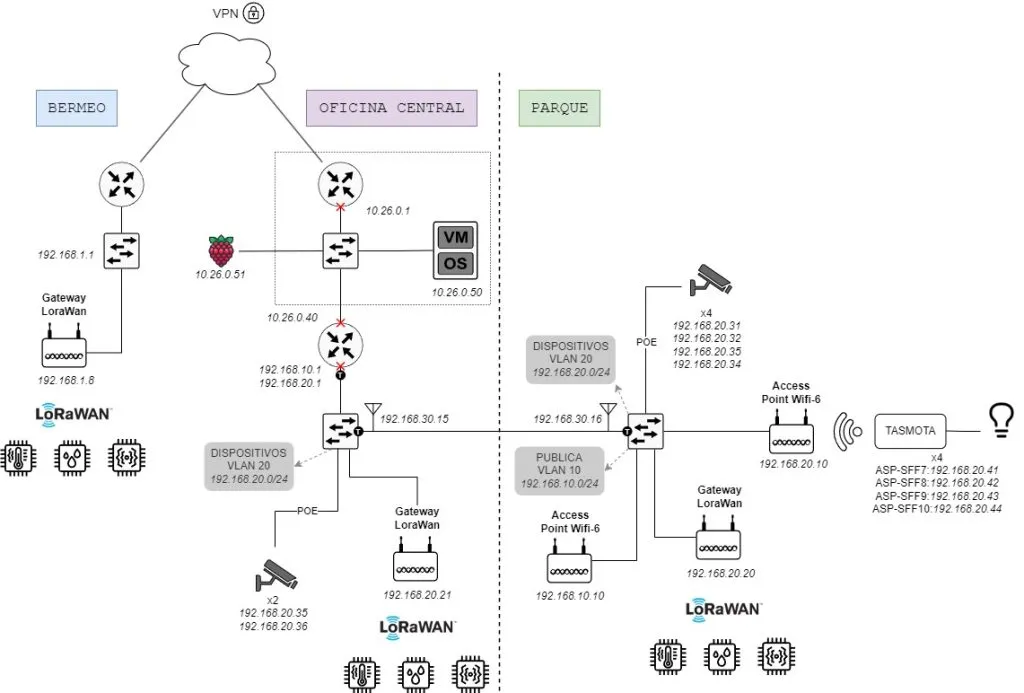

En el siguiente esquema se puede ver la solución general planteada por el alumnado para el proyecto:

Cabe destacar que además de la red IoT, también se ha trabajado con instalaciones CCTV, automatización de luces o configuración de redes telemáticas.

Visión artificial para detectar animales salvajes en el proyecto NEXOS 4.0

El alumnado del primer curso del ciclo de grado superior de Sistemas de Telecomunicaciones e Informáticos han presentado sus propuestas para mantener a raya a los animales salvajes de las áreas de cultivo agricolas, gracias a la iniciativa del proyecto NEXOS 4.0. Este proyecto, lanzado por nuestro instituto con el respaldo de Caixabank Dualiza y EFEmpresa, ha permitido a los equipos estudiantiles desarrollar un prototipo utilizando las plataformas de microcontroladores Arduino y ESP32 para detectar y disuadir a los animales salvajes que frecuentan las plantaciones en busca de alimento. Este desafío se ha abordado con el enfoque metodológico ETHAZI intermodular, centrado en el aprendizaje basado en competencias, propuesto por la asociación Lurre Hurre.

Para ello, los alumnos han aprendido a programar diferentes placas de desarrollo basadas en microntroladores como los populares Arduino UNO y el ESP32. Este último, es un dispositivo destacado por su bajo coste y capacidad de conectividad WiFi y Bluetooth. El chip ESP32 de Espressif es ideal para proyectos que demandan comunicación inalámbrica y gestión de datos en tiempo real, facilitando la creación de sistemas efectivos para el control de fauna en zonas agrícolas mediante la utilización eficiente de tecnologías IoT (Internet de las Cosas). Además, se ha realizado la integración de sensores, actuadores y dispositivos de visualización para el proyecto, y para la detección de los animales el alumnado ha podido experimentar con el dispositivo Huskylens Pro, un módulo de visión artificial que permite la detección precisa de animales mediante algoritmos de inteligencia artificial y aprendizaje automático, pudiendo ser entrenado para identificar diversas especies salvajes.

Además el alumnado de este curso también ha podido visitar las instalaciones que la asociación Lurre Hurre tiene en Bermeo y conocer de primera mano las experiencias de los migrantes que participan en el proyecto de integración impulsado por la asociación, además de conocer las carácteristicas técnicas del proyecto IoT que estamos desarrollando para la sensorización de las huertas.
